Pomiar długo¶ci kabla.

Pomiar długo¶ci kabla za pomoc± miernika MAX6 w trybie LCD



Sugerujemy obsługę miernika za pomoc± pilota – jest znacznie szybsza - jednak wszystko można wykonać także za pomocą przycisków na panelu miernika.



  1. kabel antenowy podłączany do portu OUT

  2. Kabel nie powinien nie mieć nic podłączonego na końcu, nie powinien być także sztukowany

  3. Przełącznikiem MODE włączamy tryb pomiaru IMPEDANCJI IMP

  4. Jeżeli pomiar zaczyna się od dużych warto�ci to kabelna końcu jest rozwarty



  1. Jeżeli pomiar zaczyna się od małych warto�ci – to oznacza że kabel jest na końcu zwarty

  2. Przełącznikiem MODE przełączamy miernik w tryb pomiaru fazy - PHA





  1. Przełącznikiem MODE zmieniamy funkcje przycisków UP/DOWN na zmiane lewej QRG LEFT

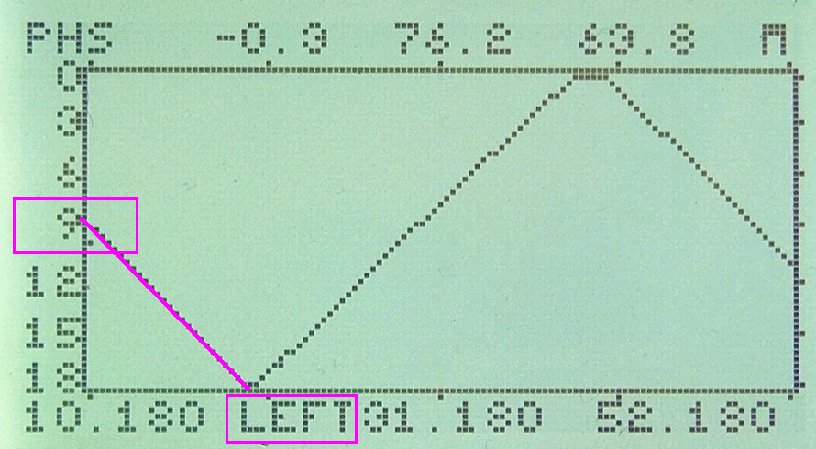

8. Za pomocą przycisków UP DOWN ustawiamy wykres pomiaru tak by wykres po lewejstronie przechodził przez �rodek sakli czyli 90 stopni

9. Przełącznikiem MODE zmieniamy funkcje przycisków UP/DOWN na zmiane lewej QRG RIGHT

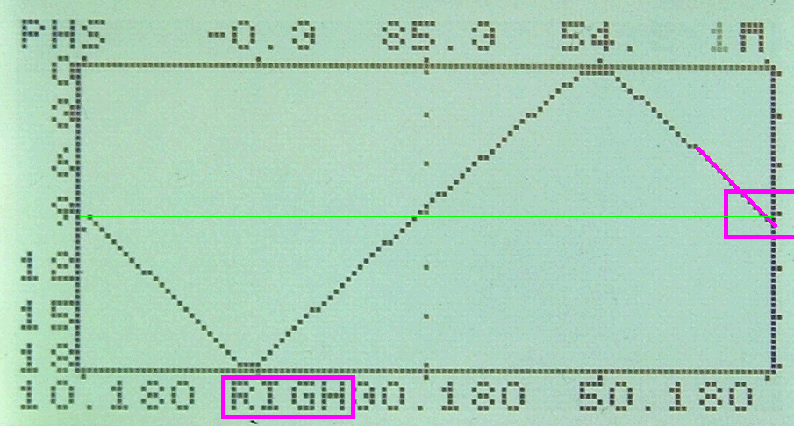

10. Za pomocą przycisków UP DOWN ustawiamy wykres pomiaru tak by wykres po prawej stronie przechodził przez �rodek sakli czyli 90 stopni

11. Musimy tak ustawić pomiar tak, by uzyskać na LCD odczyt pełnego jednego okresu

12. Przełącznikiem MODE przełączamy miernik w tryb pomiaru fazy - TABELA

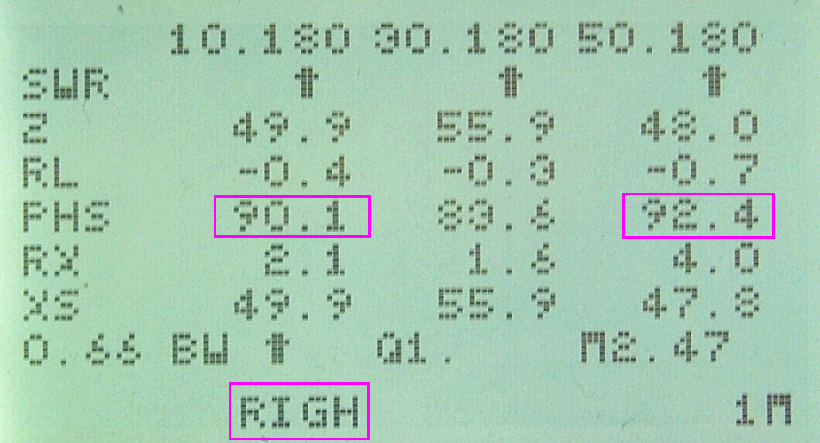

13. teraz precyzyjnie zmniejszając krook pomiarowy doprowadzamu do tego, że obie warto�ci PHS będą równe ( w okolicach 90 stopni)

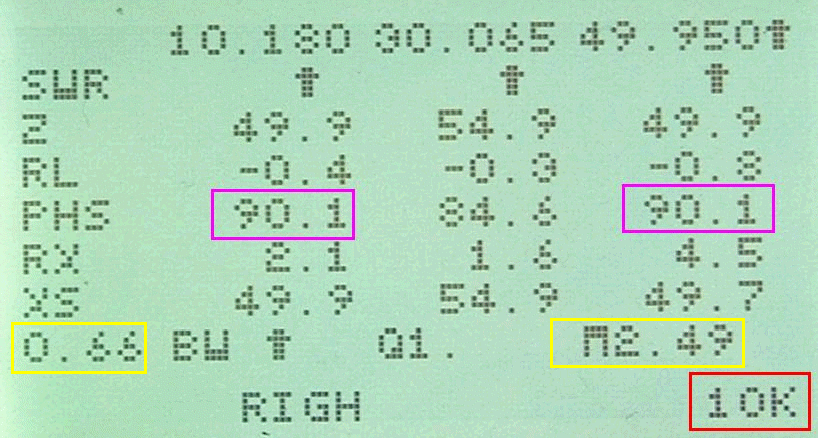

14. Po precyzyjnym ustawieniu odczytu można odczytać długo�ć kabla dla zadanej warto�ci współczynnika skrócenia kabla.

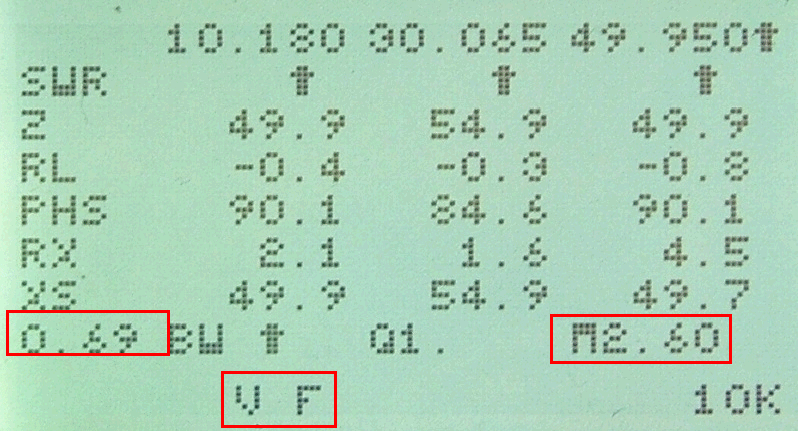

15. Jeżeli chcemy zmienić współczynnik skrócenia kabla to przyciskiem FUNC wybieramy funkcję VF i klawiszami UP-DOWN



Za pomocą zmiany parametru VF można okre�lić współczynnik skrócenia kabla dla znanej długo�ci kabla.

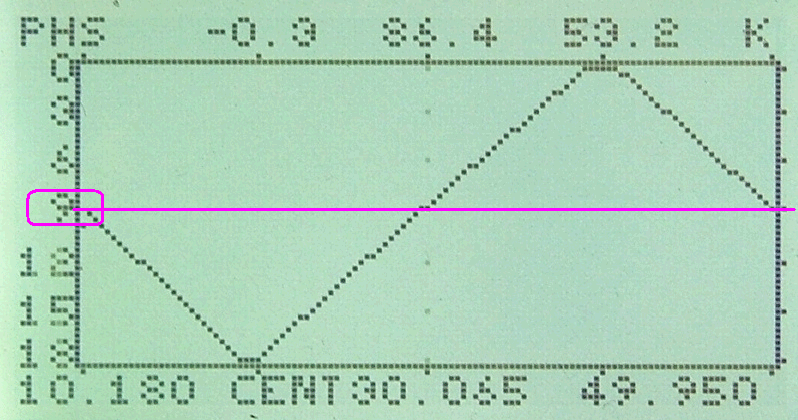

16. Na koniec przełączamy się na ekran PHS celem weryfikacji czy wykres posiada jeden pełny okres na wykresie LCD


Jarek SP3SWJ
